RS41 tracker (on rtty) on solar power (not finished yet)

Er gaat geprobeerd worden om een RS41 te laten floaten aan een ballon waarbij de RS41 wordt gevoed uit 6 solar panels (zonnepanelen).

Alleen is het lastig dat de RS41 een aan / uit schakelaar heeft die moeilijk is te bedienen als de ballon nog vliegt maar het nacht is geweest of de solar panels in de schaduw zijn geweest.

Gelukkig blijkt er op de RS41 ook een aansluitpunt te zijn waar je rechtstreeks voeding op kunt aansluiten (2.6 - 4 Volt werkt) en waardoor de RS41 zelf opstart. Alleen bij solar panels werkt dit niet geheel betrouwbaar.

Mike (SA6BSS) stelt voor om een MAX809S toe te passen, welke de reset laag houdt bij spanningen onder de 3 Volt waardoor de STM32F100 processor op de RS41 sonde herstart zodra de spanning hoog genoeg is.

De reset pin is pin 7 van de STM32F100 maar het is best lastig om daar iets aan te solderen, gelukkig is er op de print een punt terug te vinden waar een weerstand van 1 k op deze reset pin zit aangesloten.

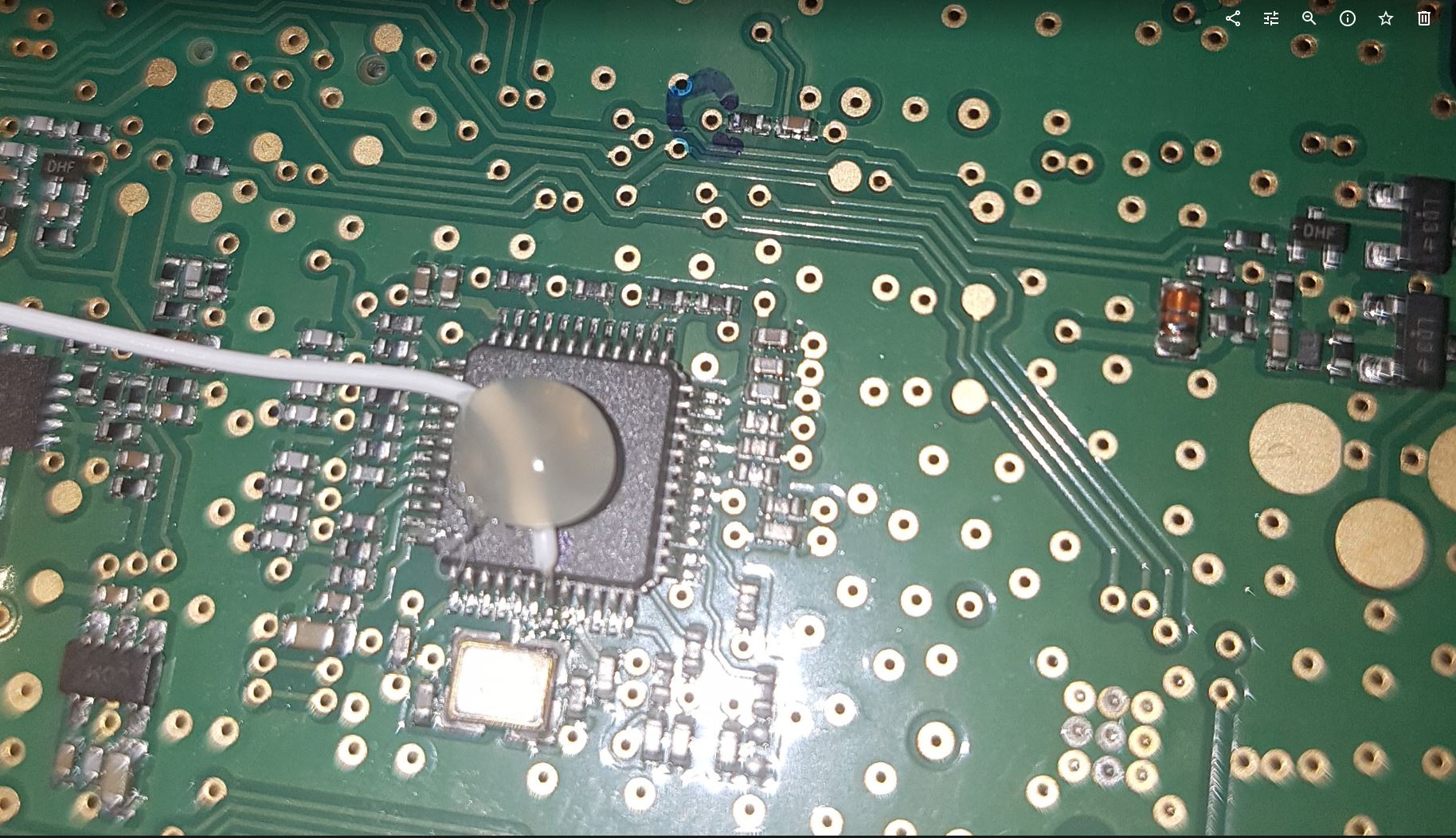

Dat punt bevindt zich hier, in de blauwe cirkel:

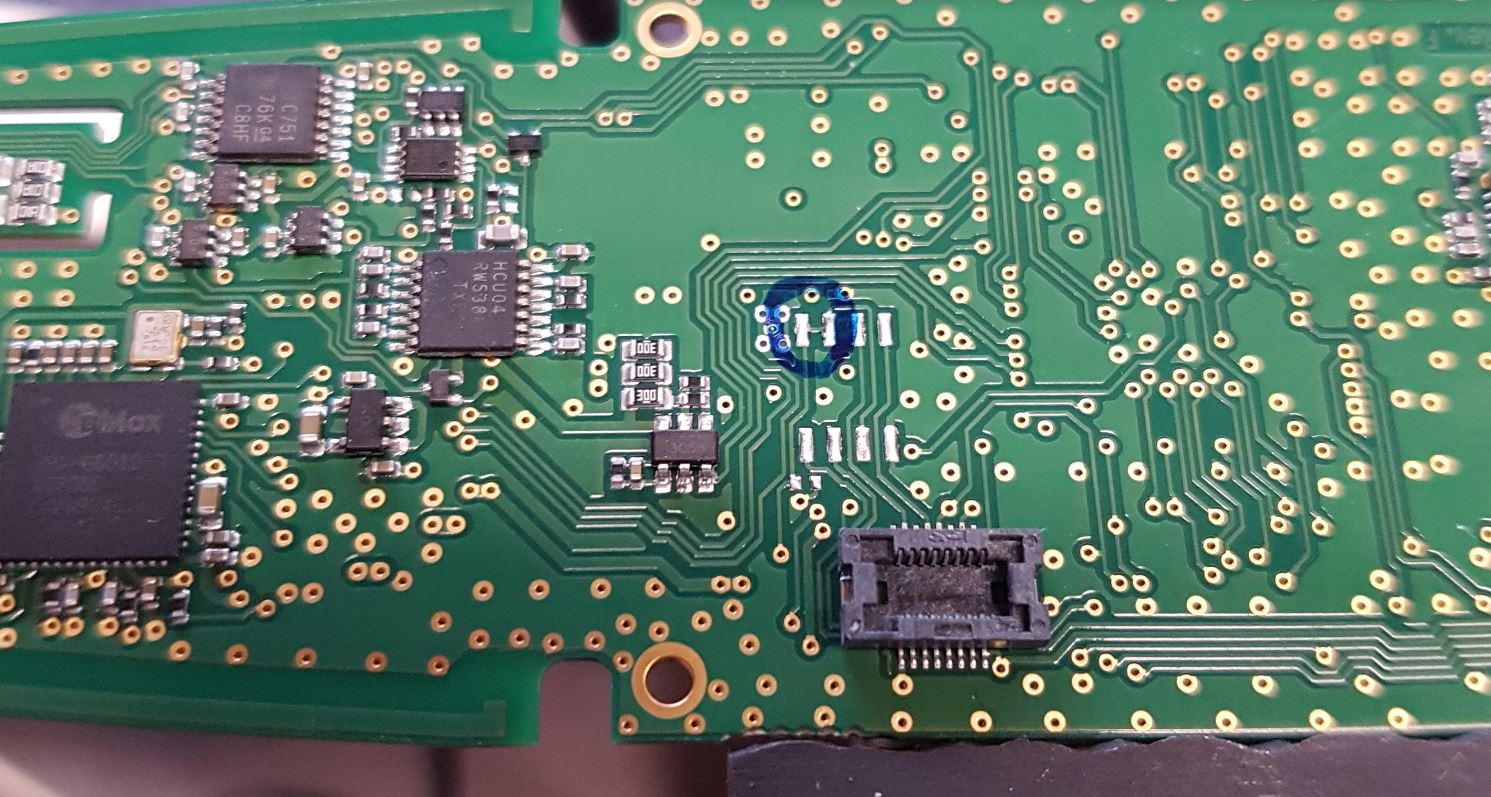

Het aansluitpunt voor de directe voeding bevindt zich aan de andere zijde van de print:

De 2 eilandjes binnen de blauwe cirkel zitten al aan elkaar en kunnen gebruikt worden om rechtstreeks spanning op aan te sluiten. De stroom is dan ook 10 procent lager dan wanneer je de spanning op de batterij aansluiting zet.

De MAX809TTRG is besteld.
